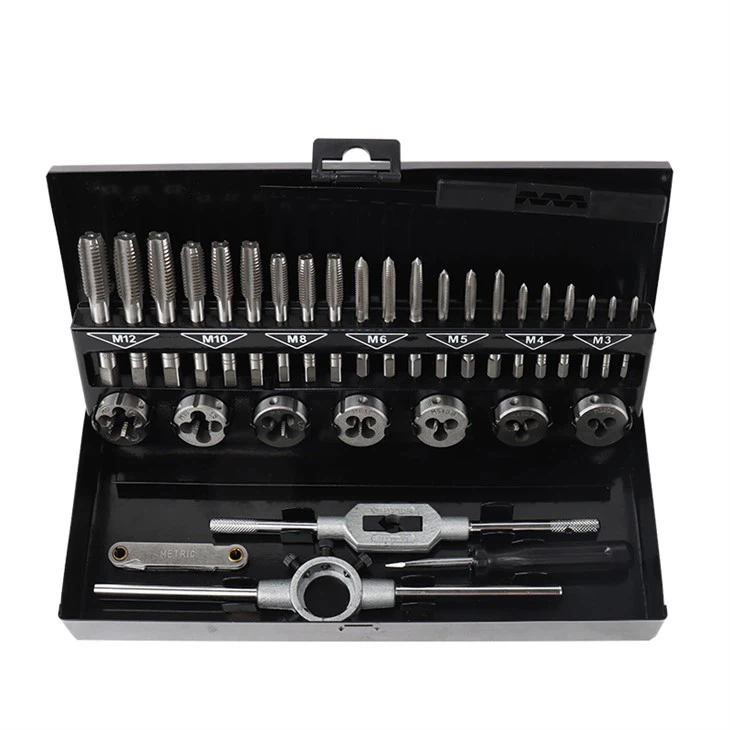

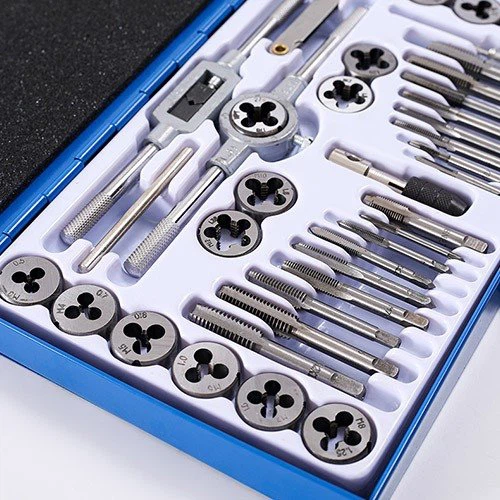

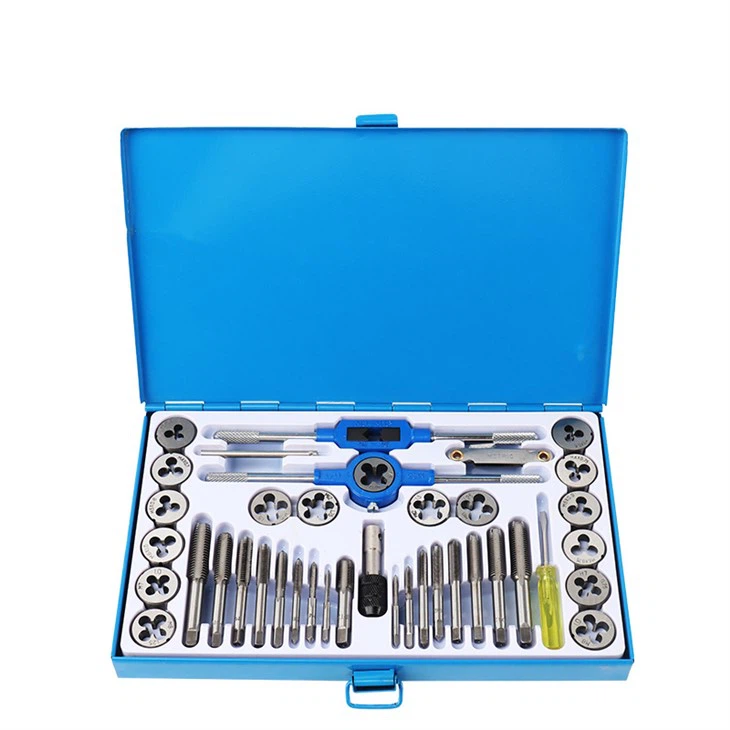

Tap And Die Set

A menetfúró belső menetek megmunkálására szolgáló szerszám, axiális irányú hornyokkal. Csavarcsapnak is nevezik. A menetfúró alakja szerint egyenes hornyú, spirális hornyos menetfúró és csavaros hegyes csapra (csúcscsap) osztható. Az egyenes horonycsap könnyen megmunkálható, kissé alacsony pontossággal és nagy teljesítménnyel. Általában szokásos esztergagépek, fúrógépek és menetfúró gépek menetmegmunkálására használják, és a vágási sebesség viszonylag lassú. A spirális hornyos menetfúró főként CNC megmunkáló központok vakfuratainak fúrására szolgál, gyors feldolgozási sebességgel, nagy pontossággal, jó forgácseltávolítással és jó beállítással. A menetfúró elülső részén forgácstartó horony található, ami a furatok megmunkálására szolgál. A szerszámgyártók által kínált menetfúrók többnyire bevonatos menetfúrók, amelyek jelentősen javítják az élettartamot és a vágási teljesítményt a bevonat nélküli menetfúrókhoz képest. Az egyenlőtlen átmérőjű kialakítású csap ésszerű forgácsolási terheléselosztással, magas megmunkálási minőséggel és magas gyártási költséggel rendelkezik. A trapézmenetes menetfúró általában nem egyenlő átmérőjű kialakítást alkalmaz.

A matrica egy nagy keménységű anyának felel meg. A csavarlyuk körül több forgácseltávolító furat található. Általában a vágókúpok a csavarlyuk mindkét végén kopottak. A szerszám formája és rendeltetése szerint kör alakú, négyzet alakú, hatszögletű és csőszerszámra (szerszámtípus) osztható. Közülük a kerek matrica a legszélesebb körben használt, M 0.25~M 68 mm specifikációs tartományban. Ha a megmunkált menet emelkedési átmérője meghaladja a tűréshatárt, a szerszámon lévő beállító hornyot ki lehet vágni a menetemelkedés átmérőjének beállításához. A matrica beépíthető a csavarkulcsba a menet kézi megmunkálásához, vagy beszerelhető a szerszámtartóba, és a szerszámgépen használható. A szerszámmal megmunkált menet pontossága alacsony, de egyszerű felépítése és kényelmes használata miatt a szerszámot továbbra is széles körben használják az egydarabos, kis tételes gyártásban és javításban.

Alkalmazás

Tap&die a közös belső menetek megmunkálására anyákon vagy más alkatrészeken (pl. menetfúrás) A gépi menetfúrók általában a gyorsacél köszörült menetfúrókra utalnak, amelyek alkalmasak szerszámgépek menetfúrására; A kézi menetfúró a szénacél vagy ötvözött szerszámacél menethengerlő (vagy vágó) csapra vonatkozik, amely alkalmas kézi menetfúrásra.

A menetfúró szerszám különféle közepes és kis méretű belső menetek megmunkálására. Egyszerű felépítésű és könnyen használható. Működtethető manuálisan vagy szerszámgépen. A gyártásban széles körben használják.

Kis belső meneteknél a menetfúrás szinte az egyetlen megmunkálási eszköz. A menetfúrók típusai a következők: kézi menetfúró, gépi menetfúró, anyacsavar, extrudáló menetfúró stb.

A menetfúrás viszonylag nehéz megmunkálási eljárás, mivel a menetfúró szinte bele van ágyazva a munkadarabba a vágáshoz, az egyes fogak megmunkálási terhelése nagyobb, mint a többi szerszámé, valamint a menet és a munkadarab érintkezési felülete mentén nagyon nagy a menet. . A szál vágásakor tartalmaznia kell és el kell távolítania a forgácsokat. Ezért elmondható, hogy a csap nagyon rossz körülmények között működik. Annak érdekében, hogy a csapolás zökkenőmentes legyen, előre figyelembe kell venni az esetlegesen felmerülő problémákat. Ilyen például a munkadarab anyagának teljesítménye, a kiválasztandó szerszám és szerszámgép, a kiválasztandó vágási sebesség, az előtolás stb.

MIÉRT VÁLASSZON A SHALL TAP&DIE-t

● PREMIUM ANYAG ÉS TARTÓSSÁG: Biztosítja a tartósságot és a szerszám hosszú élettartamát.

● KIVÁLÓ VÁGÁSI TELJESÍTMÉNY: Minden vágófog precízen CNC megmunkálású és precízen hőkezelt Rockwell 60 HRC keménységig a legjobb menetteljesítmény érdekében.

● KÚSZÍTOTT FOGAK KIALAKÍTÁSA: A kúpos durva és finom menetfúrók és matricák könnyebben és simábban kezdik el a menetet, és megakadályozzák a túlcsalást.

● MINDEN ELÉRHETŐ KÉSZLET: Ez a készlet a legnépszerűbb SAE csapok és matricák teljes választékát tartalmazza durva és finom méretben, valamint minden szükséges csavarkulcsot, fogantyút, mérőműszert és tárolótokot.

● SOKOLDALÚ ÉS SZÉLES ALKALMAZÁS: Tökéletes új menetek létrehozására vagy sérült menetek javítására a legtöbb fémen, mint például szénacél, öntöttvas, alumínium, sárgaréz, réz és rozsdamentes acél.

Különböző Tap&Die KELL

SC010-1A-10PCS

Műszaki adatok: Metrikus rendszer

4 csap: 3x0.5, 4x0.7, 5x0.8, 6x1.{12}}

4 Formák: Mérete csapok szerint

1 vágókulcs O/D 25mm

1 t-csavarkulcs M3-M6

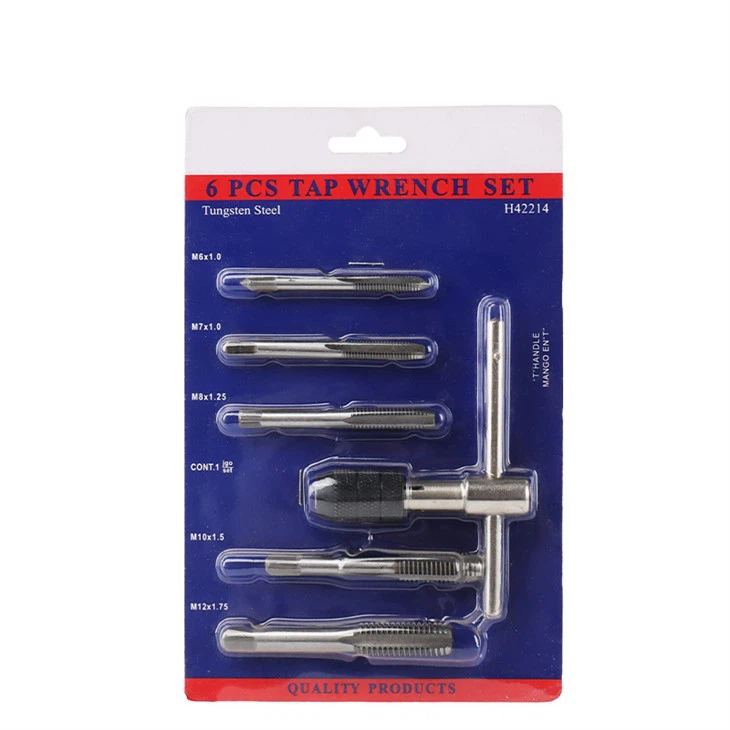

SP012-1/-2-12PCS

Műszaki adatok: Metrikus rendszer/brit rendszer

5 csap: M6x1.0, M7x1.0, M8x1.25, M10x1.5, M12x1.75

5 szerszám: Mérete csapok szerint

1 vágókulcs: O/D 25mm

O/D1"

1 t-csavarkulcs: M3-M12

1/16-1/2"

SP020-1/-2-20PCS

Műszaki adatok: Metrikus rendszer/brit rendszer

9 csapok: 3x0.5, 4x0.7, 5x0.8, M6x1.0, M7x1.0,

M8x1.25, M9x1.25, M10x1.5, M12x1.75

9 Formák: Mérete csapok szerint

1 vágókulcs: O/D 25mm

O/D1"

1 t-csavarkulcs: M3-M12

1/16-1/2"

SB039-1/-2-39PCS

Műszaki adatok: Metrikus rendszer/brit rendszer

17 csapok: M3x0.5, M3x0.6, M4x0.7, M4x0.75, M5x0.8, M5x{ {17}}.9, M6x1.{21}},

M7x1.0, M8x1.25, M9x1.25, M9x1.0, M10x1.5, M10x1.25,

M11x1,5, M12x1,75, M12x1,5, 1/8BSP28

17 csap: 4-40,6-32,8-32,10-32,10-24,12-24,1/4-20,

1/4-28,5/16-18,5/16-24,3/8-16,3/8-24,7/16-14,7/16-20,

1/2-13,1/2-20,1/8NPT27

17 Formák: Mérete csapként

1 Csavarkulcs: M3-M12

1 Állítható szerszámtartó: 25 mm O/D

1 T típusú csapfogantyú: M3-8

1 Hangosztásmérő: 16S/14S

1 Csavarhúzó

SB045-1-45PCS

Műszaki adatok: Metrikus rendszer

20 Csap: M6x0.75, M6x1.0, M8x1.0, M8x1.25, M10x1.5,

M10x1.25, M12x1.75, M12x1.5, M14x1.5, M14x2.0,

M16x1.5, M16x2.0, M18x1.5, M18x2.5, M20x1.5, M20x2.5,

M22x1.5, M22x2.5, M24x1.5, M24x3.0

20 vágólapok: Mérete csapok szerint

1 Csavarkulcs: M8-M25

1 Állítható szerszámtartó: 38mm O/D

1 T típusú csapfogantyú: M3-6

1 csavarkulcs: 50 mm O/D

1 Csavarhúzó

SM{0}}PCS

Műszaki adatok: Metrikus rendszer/brit rendszer

34 csapok: M3x 0.5, M4x 0.7, M5x 0.8, M5x 0.9, M6x1.0,

M7x1.0, M8x1.0, M8x1.25, M9x1.25, M9x1.0, M10x1.5,

M10x1,25, M11x1,5, M12x1,75, M12x1,5, 1/8BSP28

4-40,6-32,8-32,10-32,10-24,12-24,1/4-20,

1/4-28,5/16-18,5/16-24,3/8-16,3/8-24,7/16-14,7/16-20,

1/2-13,1/2-20,1/8NPT27

34 Formák: Mérete csapként

1 Csavarkulcs: M3-M12

2 T típusú csapfogantyú: M3-M6

2 csavarkulcs: 20, 25 mm O/D

1 Csavarhúzó

1 Metrikus csavaremelkedés mérő

1 db SAE, csavar dőlésszögmérő

SM{0}}PCS

Műszaki adatok: Metrikus rendszer

35 csapok: M2x 0.4, M3x 0.5, M4x 0.7, M5x 0.8, M6x 0.75, M6x1. 0,

M7x0.75, M7x1.0, M8x0.75, M8x1.0, M8x1.25,M9x0.75, M9x1.25, M9x1.0, M10x0.75, M10x1.0,M10x1.5, M10x1.25, M11x0.75,M11x1.0,M11x1.25,M11x1.5, M12x0.75,M12x1.0,M12x1.25,M12x1.75, M12x1.5, M14x1.0,M14x1.25,M14x1.5,M14x2.0,M16x1.0,M16x1.5,M16x2.0,M18x1.5

35 Dugaszolható csapok: Mérete kúpos csapként

35 Formák: Mérete kúpos csapoknak megfelelő

2 Csavarkulcs: M3-M12, M6-M20

1 T típusú csapfogantyú: M3-M6

2 csavarkulcs: 25, 38 mm O/D

MIÉRT VÁLASZTHATJON, AZ ÖNÉTAP&DIETÁMOGATÓ?

✔ Több mint 20 éves tapasztalat a szerszámiparban.

✔ Szerszámok, elektromos kéziszerszámok, elektromos szerszámtartozékok, kerti szerszámok, kéziszerszámok, szerszámkészletek stb. teljes választéka. Több mint 10,000 termék megfelel az összes szerszámkövetelménynek, és széles körű piaci előnyökkel jár az ügyfelek számára.

✔ Professzionális K+F és értékesítési szolgáltatási csapat.

✔ Saját tulajdonú gyár versenyképes és elfogadható áron, javítva a termelés minőségét.

✔ Magas minőségű gyártási és tervezési szabványok a biztonságos és megbízható használat érdekében. A CE/GS/EMC/ETL/ROHS/UL nemzetközi szabványok szerint készült.

✔ ODM és OEM testreszabási szolgáltatások.

✔ Szigorú minőség-ellenőrzés.

✔ Alacsony MOQ, gyors szállítás.
